Kanalgehäuse und Rahmensysteme für Lüftungsanlagen

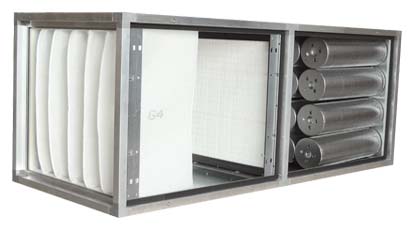

FILTEGA Vario CAT modulare Filteranlagen

Das Vario CAT Programm ist die Lösung Ihrer Aufgabenstellung im Bereich der Luftfiltration. Universal lässt es sich den verschiedensten Anforderungen anpassen. Von der einfachen einstufigen Zu- oder Abluftfiltration mit Taschenfiltern bis zur mehrstufigen Komplettlösung inklusive regelbarem Lüfter.

Das System wird im Modulbauverfahren aus speziell für die Klimatechnik entwickelten Aluminiumprofilen und stabilem verzinkten Stahlblech gefertigt. Das Profil bietet einen 30mm umlaufenden Rahmen der direkt zum Kanalanschluß oder zur Anbringung von Übergangsstücken mit Flansch oder Rohranschluß geeignet ist.

Individuell können Sie wählen, über welchen Volumenstrom, welche Filterbestückung, welche Anbauteile oder Einbaulage Ihre Filteranlage verfügen soll. Natürlich erfüllen die Vario CAT Systemanlagen alle Anforderungen der VDI 6022.

Die integrierten Filteraufnahmen sind passend für Filter aus unserem Filter-Programm und natürlich auch für Standardfilter anderer Hersteller.

Die Anlagen sind in vier Standardlängen erhältlich: 500, 800, 1000, 1200 [mm]. Diese können jedoch um weitere Module, Filterstufen oder Lüfter (axial, radial etc.) erweitert werden.

Je nach Gerätegröße werden Vario CAT komplett montiert geliefert. Aus transporttechnischen Gründen werden Geräte mit Übergrößen in montagegerechte Teile zerlegt und als Kompaktgebinde geliefert. Die Verbindungskonstruktion garantiert, dass zerlegt gelieferte Geräte einfach und passgenau montiert werden können.

PDF Dokument
Datenblatt Vario-Cat modulare Filteranlagen

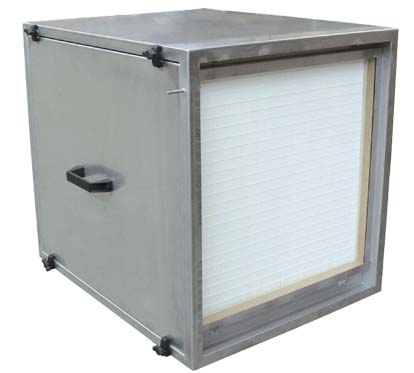

FILTEGA Solid CAT
Kombinationsgehäuse aus geschweißtem Edelstahl

Das Solid CAT Kanalgehäuse erfüllt Ihren Leistungsbedarf in allen Luftkanalsystemen mit höchsten Anforderungen an die Luftreinheit. Das modulare Konzept erlaubt kostengünstig die bedarfsgerechte Anpassung an Ihre Prozessbedingungen. Das Gehäuse kann von der einfachen einstufigen Zu- oder Abluftfiltration mit Feinstaub und HEPA Filtern bis zur mehrstufigen, sicherheitsrelevanten Komplettlösung inklusive regelbarem Lüfter eingesetzt werden.

Solid CAT Gehäuse bestehen aus geschweißtem Edelstahl (1.4301 wahlweise auch 1.4404 bzw. 14571). Solid CAT können mit Kombinationen von Grob- bzw. Feinstaubund/oder Schwebstoffiltern bis Klasse EN 1822 H14 bestückt werden. Auch die Aufnahme von Molekularfiltern ist möglich. Die integrierten Filteraufnahmen sind passend für Filter aus dem FILTEGA Filter-Programm und natürlich auch für Standardfilter anderer Hersteller.
Der umlaufende 30 mm Anschlussflansch kann bauseits mit Bohrungen versehen werden, um problemlos an gängige Kanäle angeschlossen zu werden. Überdies sind beliebige Übergangsstücke z.B. auf Rohrkanäle möglich.

PDF Dokument
Datenblatt Solid-Cat Kombinationsgehäuse aus geschweißtem Edelstahl

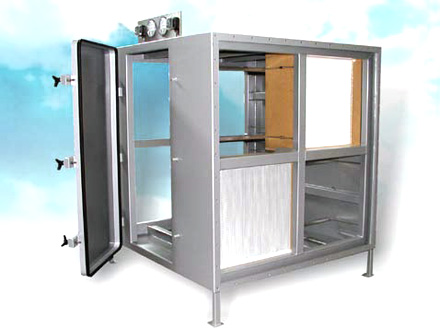

FILTEGA S044
Kanalgehäuse

Das S044 ist ein stabiles Kanalgehäuse aus sendzimirverzinktem oder lackiertem Stahlblech mit seitlicher Bedienungstür zum Filterwechsel. Anordnung der Tür wahlweise links oder rechts, bezogen auf die Luftrichtung. Der Gehäuserahmen mit den breiten Dichtflächen ist gleichzeitig Anschlussrahmen für Anschlussgeräte und Luftkanäle. Neben den serienmäßig lieferbaren Größen können die Kanalgehäuse zur optimalen Anpassung an die Gegebenheiten am Einbauort in jeder Gehäuseabmessung gefertigt werden. Die Aufnahme und Befestigung der Filterzellen im Kanalgehäuse erfolgt in einem Rahmensystem aus gasdicht geschweißten Aluminiumprofilen. Auflagewinkel für die Filterzellen und die funktionsgerechte Spindel-Anpressvorrichtung gewährleisten einen exakten Sitz und eine einwandfreie Abdichtung zwischen der Anlagefläche des Rahmensystems und den Filterzellen. Die Kanalgehäuse werden in allen Gerätegrößen komplett montiert geliefert. Bei größeren Volumenströmen werden zwei Geräte nebeneinander kombiniert. Die Anordnung der Bedienungstüren für den Filterwechsel erfolgt dann rechts und links.

PDF Dokument
Datenblatt S044 Kanalgehäuse

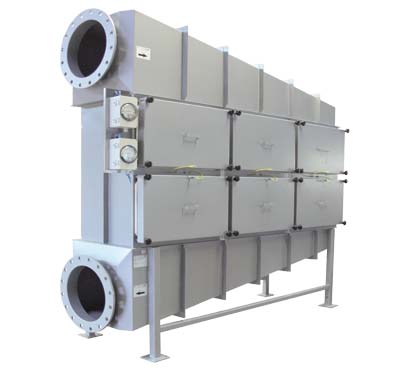

FILTEGA S041 - Schwebstoff-Kanalfilter

Schwebstoff-Kanalfilter werden eingesetzt, wenn maximale Forderungen an die Sicherheit und an den Abscheidegrad der Filter gestellt werden. z.B.: als Keimfilter in Krankenanstalten, als Staub- und Aerosolfilter in Laboratorien, beim Prozessschutz in Fertigungs- und Forschungsstätten und überall dort, wo reinste Luft unerlässlich ist. Aber auch bei Reinigung der Abluft werden Schwebstoff-Kanalfilter benötigt, wenn radioaktive, pathogene oder toxische Stoffe abzuscheiden sind. Schwebstoff-Kanalfilter finden sich als sicherheitsrelevante Anlagenteile in der pharmazeutischen Industrie, kerntechnischen Bereichen (Kernkraftwerken), Isotopenlaboratorien, in der Medizin, in Seuchen- oder Isolierstationen u.a.m.

PDF Dokument
Datenblatt S041 - Schwebstoff-Kanalfilter

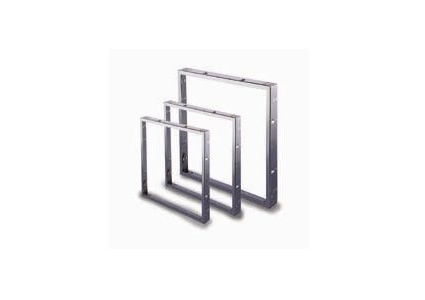

Aufnahmerahmen

Anwendung :

Unsere Aufnahmerahmen finden Anwendung bei der Neukonstruktion oder Umbau von Lufttechnischen Anlagen. Durch das innovative Stecksystem sind individuelle Bauvarianten schnell aufgebaut. Einsetzbar sind diese Aufnahmerahmen unter anderem für unsere Taschenfilter, Z-Line und Rahmenfilter (bis 48 mm Stärke), Kompaktfilter und Compapleat-Filter (bis 48 mm Stärke).

Weiterhin sind auch Aufnahme-Systeme für Feinstaub- und Schwebstofffilter mit Kastenrahmen bis zu einer Rahmentiefe von 292 mm lieferbar.


Standardabmessungen

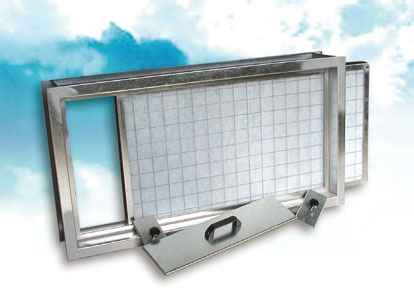

FILTEGA Z035 Zellenkanalfilter

Das Zellenkanalfilter Typ Z035 (flach) besteht aus Gehäuse mit Revisionsdeckel und dem Einschub-Schnellwechselrahmen mit Stützgitter und Andruckspange. Das Gehäuse ist standardmäßig aus verzinktem Stahlblech gefertigt und hat beidseitig einen Anschlußflansch. Wahlweise können die Einheiten auch aus Edelstahl gefertigt werden. Das eingesetzte Filtermedium wird zwischen dem Stützgitter und der Andruckspange fixiert, so dass ein flattern oder verrutschen ausgeschlossen werden kann. Auf Wunsch werden die Filtergehäuse mit einem Manometer zum Ablesen der Druckdifferenz ausgeliefert.

PDF Dokument
Z035 Zellenkanalfilter
